Plenum, air box

Не знаю как перевести это байду на русский лексикон, но больше всего он используется в техническом языке, нежели монифолд, интейк, или аэробокс.

Честно хотел себе двойной сделать, что бы при перепадов оборотов, воздух весь не выходил через блоу офф, но место у меня там не ахти, а пилить раму уже в фиг знает какой раз, решил не пилить.

Пошли простыми путями, да я решил делать времнно из металла, ибо аллюма под рукой нема, д аи плюс ко всему тигда так же, по этому пошел металлическим путем, в будущем будет облегчатся и делатся на файбер глассовый.

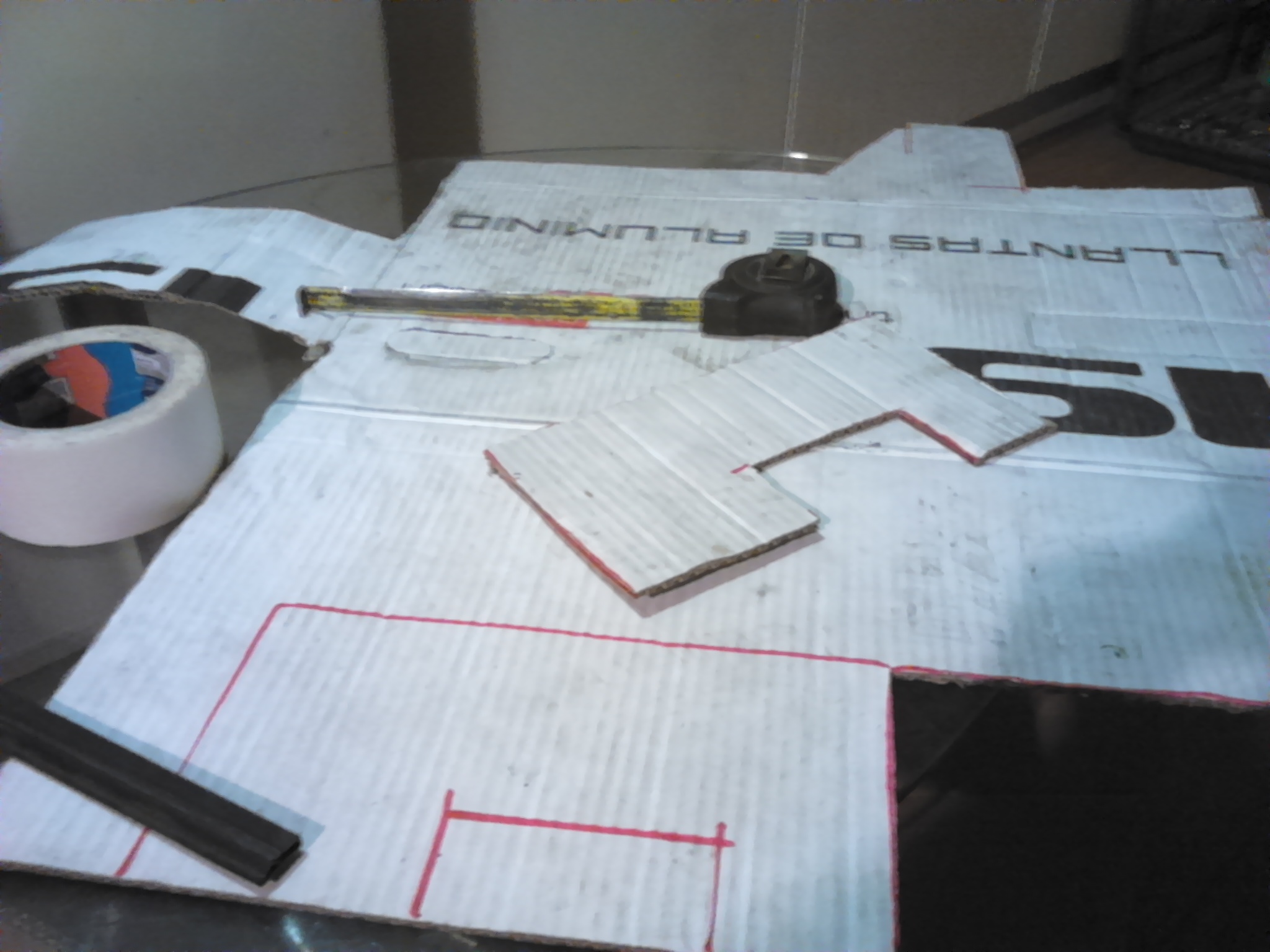

Так вот берем четыре трубы, хотя нет, вначале делаем макетный из картона.


Дальше примеряем обрезаем, как обычно...



Полностью коробку я не сфоткал, но поняли чего и как, все склеивается изолентой.

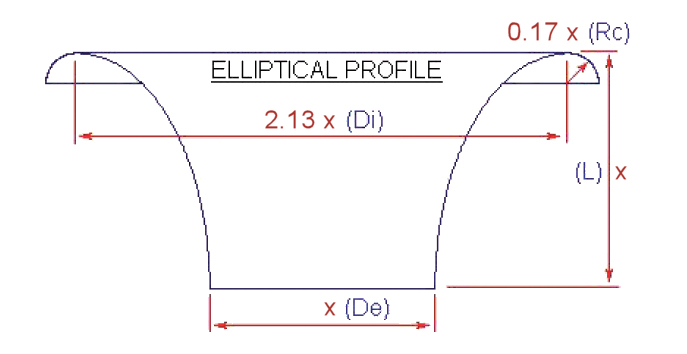

Во теперь уже берем четыре трубы и начинаем из них делать, Велосити Стакс, расчеты, можно будет найти в инете, ну во к примеру один из них.

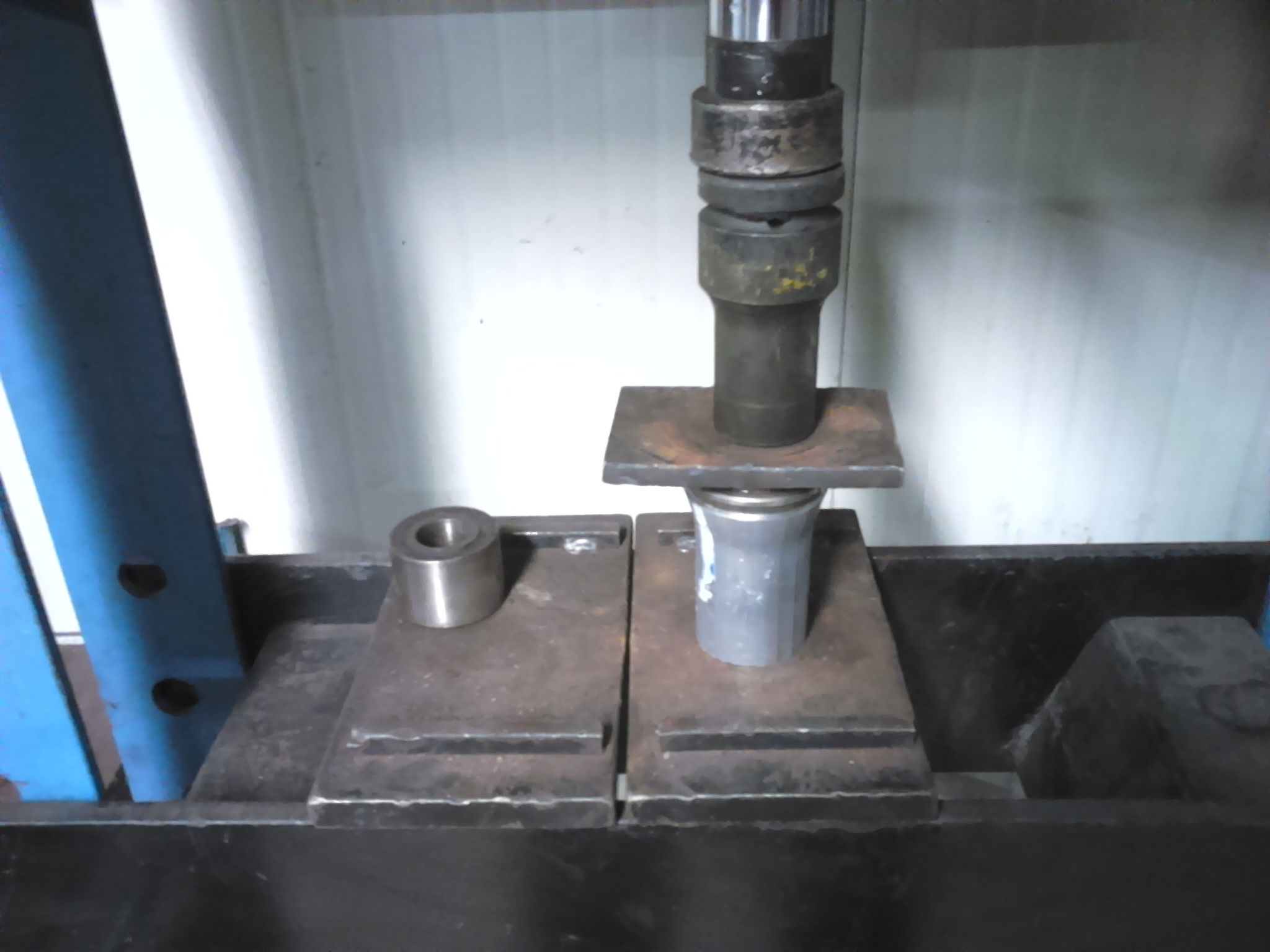

Дальше, елси у ва симеется пресс, как у меня то вы счастливчик, а если еще и оборудование балансировочное колес, то вы просто мега счастивчик, собственно у меня вс еэто есть на рбаоте.



Дальше просто подбиваем молоточком, и получаем то что нужно.

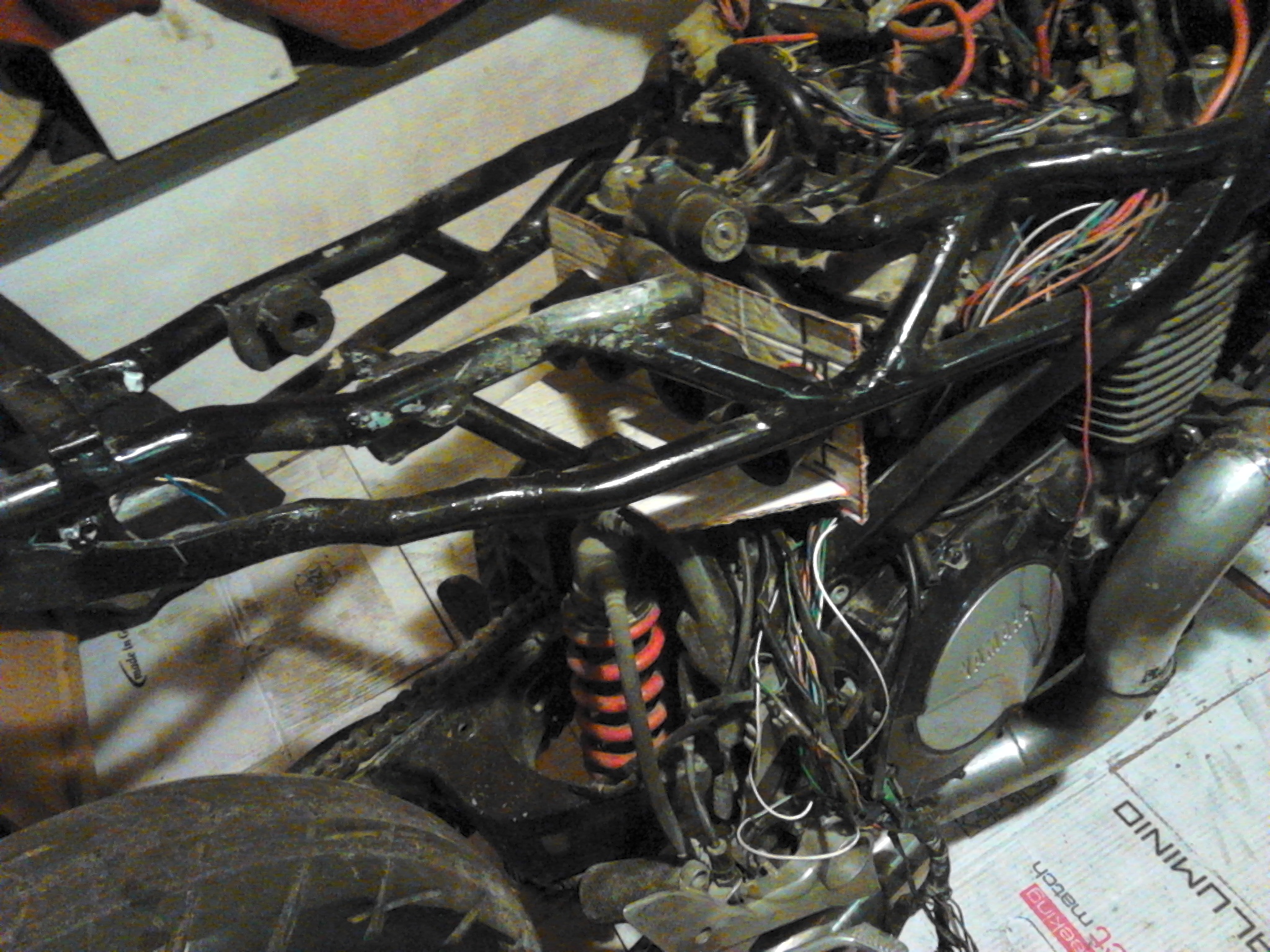

Примерка.

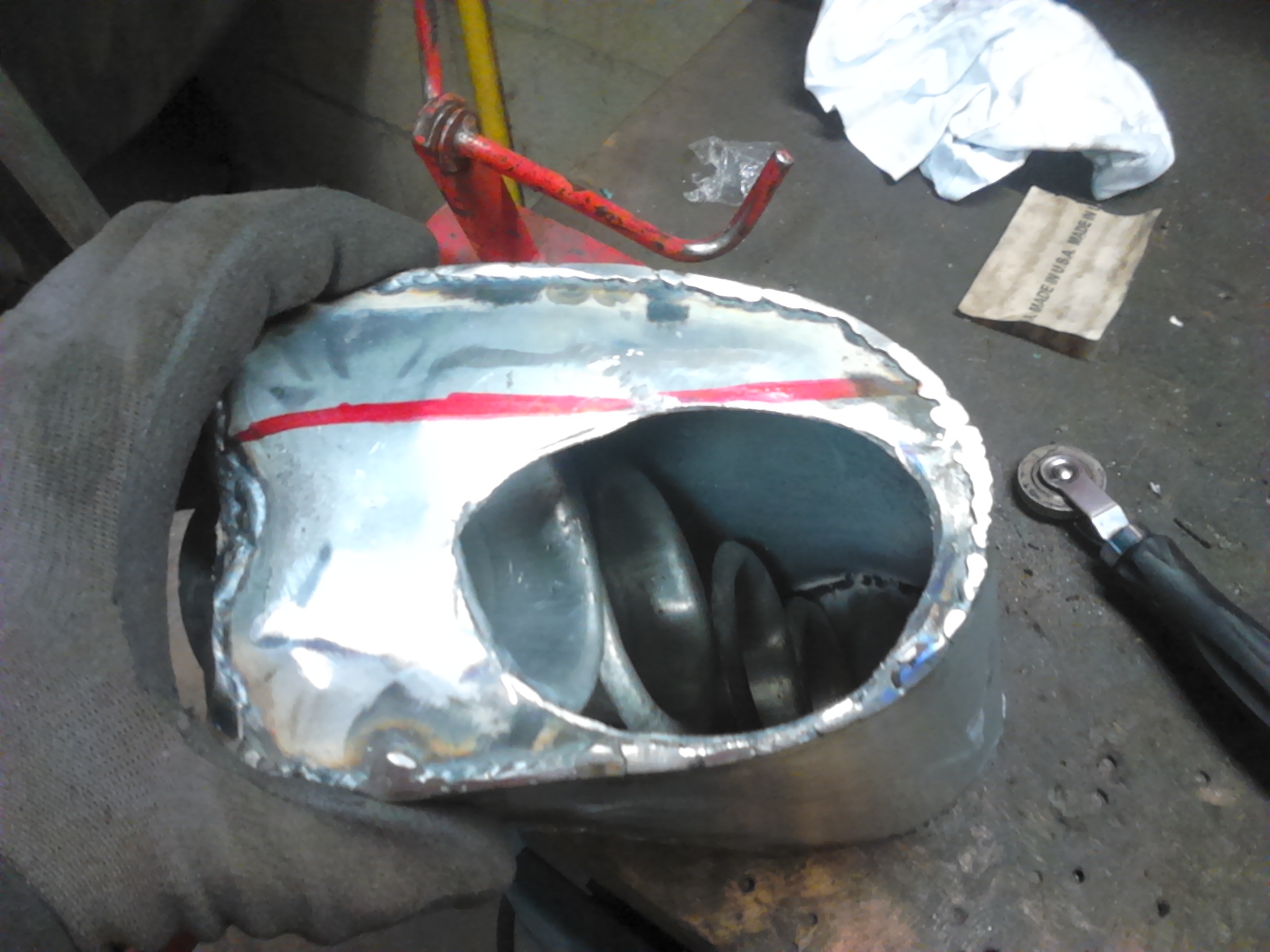

А дальше дело техники и желания, ну и само собой учитываем такие параметры, что Плениум делается под углом, что бы равномерно попадало в последний цилиндр воздуха, если вы решили впускную трубу присобачить сбоку.



Доделываем немного трубу к отверстию.



Проверяем на утечки.

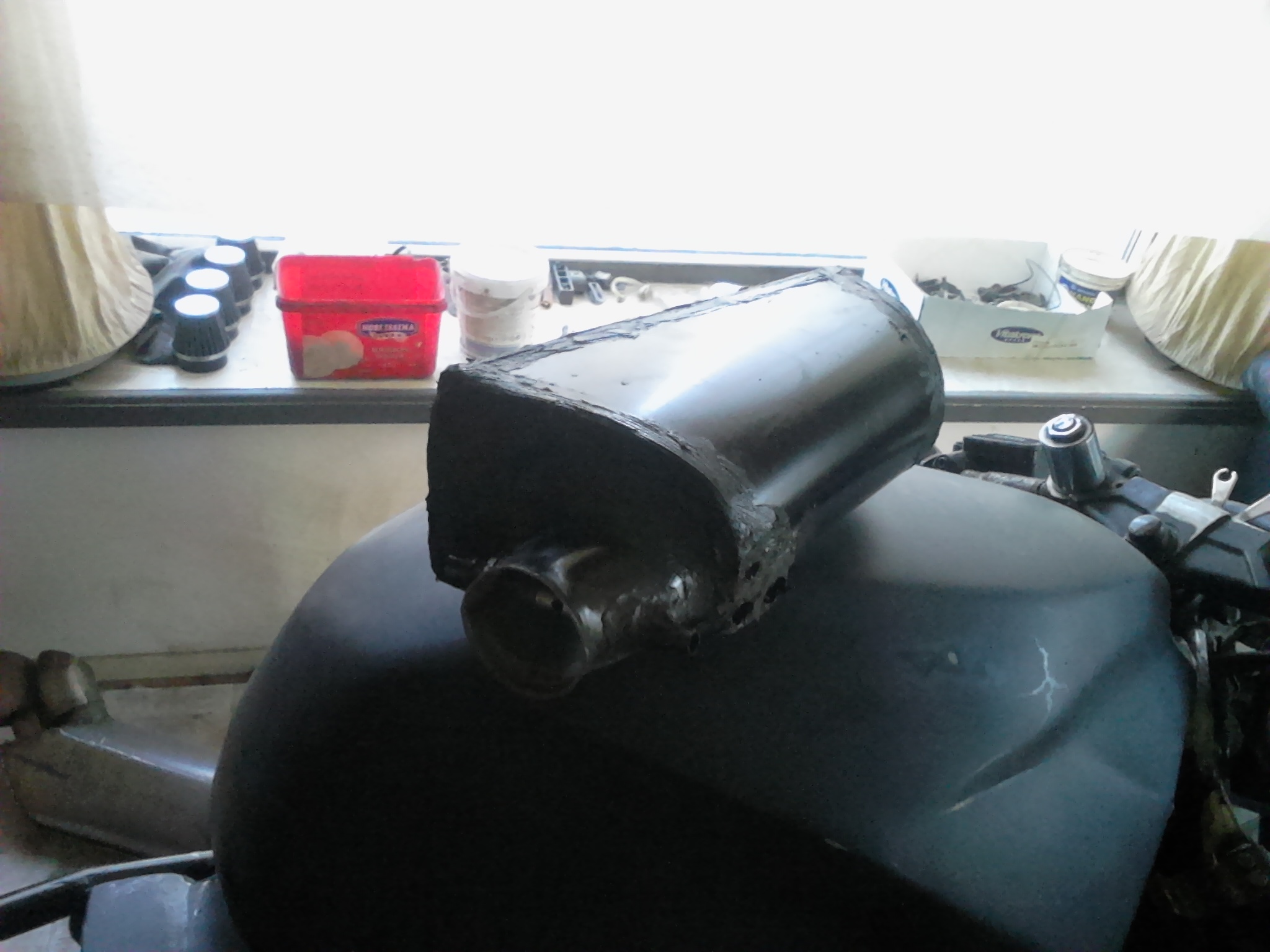

Проверку на утечки не прошла деталь. пришлось ее подварить и замазать силиконом, для всякой герметичной байды.



Собственно и все, еще только самый главный нюанс не забыть так это про диномичексое дваление, в зоне поплавковых камер, но для каждого мото они разные.
