ФУОЗ. Часть первая. Оптический датчик

Решил сделать фуоз на мот, посмотреть че это и как его едят. шаг первый - сделать для него правильный датчик.

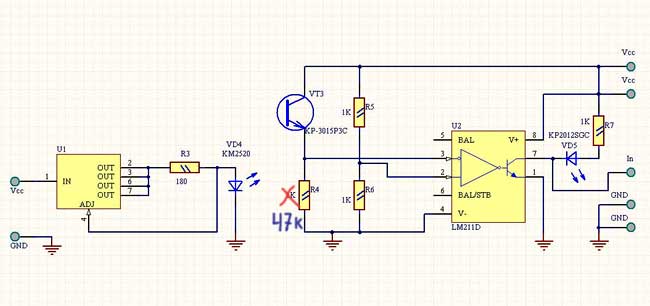

датчик будем делать на компараторе, по схеме умки:


все банально - идем в магазин радиодеталек, покупаем печатную плату (желательно толстую), компаратор lm211d, 4 смд резистора на 1ком, и один на 47ком, еще понадобится смд светодиод, его можно купить или отпаять откуда-нибудь, например с ленты, сойдет любой цвет, на работу влиять не будет :D

Также придется нарыть где-то оптопару, их также можно отпаять со старой шариковой мыши, или купить специальные щелевые(ktir0611s) или на отражение(TCRT5000 - только для него печатка и расположение совсем другое). я пошел другим путем - купил фототранзистор хз с каким обозачением в том же магазине где брал те детальки, а ик диод снял со сломанного пульта от двд. хотя у меня и была пара на старом датчике, я решил не трогать их(и правильно сделал).

вот все элементы:


Двигаемся дальше. узнаем каких размеров у нас детальки(размеры смд можно найти в гугле), чтобы начертить печатную схему для них. с помощью программы(я пользуюсь Sprint layout 6) делаем схему нашего будущего датчика, ориентируясь по схеме. на схеме для ик диода использован еще стабилизатор, но он нам не нужен, диод подключаем напрямую к питанию через резистор 1ком. Это упростит схему и габариты нашего датчика. размеры датчика - 20*32.

при разработке учитывайте все параметры своих деталек - они должны соответствовать вашей печатной плате, у фототранзистора и ик диода есть ПОЛЯРНОСТИ! так как я не знал что за у меня вообще фототранзистор, я решил его проверить мультиметром. выставляем милливольты, подключаем концы к ножкам, наводим свет на транзистор и смотрим на показания.


если показания начинаются со знака -, значит мы подключили минусовой провод на плюсовую ножку. и так мы определили полярность(хотя как я позже узнал, она вроде как и не важна). определить какая сторона транзистора передняя тоже не оказалось проблемой - навел свет - показания росли, а с другой стороны не так заметно.


исходя из этого проверяем все, и распечатываем нашу схему сначала на обычной бумаге, для проверки. ВНИМАНИЕ! учтите зеркальность рисунка! иначе придется делать все заново!

Накладываем детальки, смотрим, все ли совпадает по ножкам. далее распечатываем схему уже на глянцевой бумаге. внимание - принтер обязательно нужен лазерный, с тонером! иначе ничего не получится! при распечатке нужно следить за бумагой, принтер может не принять его, и возможно ролики будут просто скользить по ней, и рисунок будет искаженным. чтобы этого избежать, помогаем принтеру - придерживаем бумагу когда он его забирает, и когда отдает(если конечно печатаете дома, своим принтером :D) распечатайте сразу несколько копий на весь лист, так как тонер может плохо прижариться к глянцевой бумаге, и чтоб можно было выбрать самые хорошо распечатанные экземпляры и вырезать их.


Далее берем плату, зачищаем его ацетоном. необходимо чтобы плоскость была чистой и гладкой, иначе весь лут пойдет коту под хвост. накладываем рисунки на плату, лучше сразу несколько, т.к. какой-то из них может плохо прижариться. берем утюг, выкручиваем его на полную мощность и ждем пока разогреется. после всего решаемся со всем этим и наставляем утюг на нашу будущую платку(лучше через бумагу, чтоб потом пзды за испорченный утюг не словить). гладим сильно прижимая, лучше всего кончиком утюга хорошенько прижаривать рисунок, когда она уже неподвижна, разглаживаем рисунок с усилием.

выключаем утюг, берем платы чем нибудь, чтоб не обжечься и несем их промывать. лучше это делать перед остыванием, т.к. бумага начинает пузыриться и на этих местах возможно отдирать горячий тонер с платы. замачивать лучше прохладной водой. вскоре бумага станет влажной и ее нужно растирать пальцем, так, чтобы бумага скатывалась, и остался только тонер.


смотрим чтоб не оставалось лишней прилипшей бумаги, удаляем иглой или острой зубочисткой. там где плохо налип тонер - закрашиваем перманентным маркером, и лишнее стираем зубочисткой, намоченной ацетоном или растворителем. И так плата готова для вытравливания, готовим раствор(у меня - хлорное железо, другие доступные рецепты подскажет гугл)


наливаем горячей воды в посудку (лучше с широким дном, например от тортика(покупаем торт, торт съедаем а крышку оставляем для раствора)) и растворяем в ней хлорное железо. бросаем плату на вытравливание, периодически помешиваем раствор и плату. вытравливание длится примерно 20 минут. после вытравки вытаскиваем плату и отмываем ее.

Тонер уже можно снять, например мелкозернистой наждачкой с небольшим усилием.


Далее лудим платку, чтобы дорожки хорошо лудились можно использовать глицерин или паяльную кислоту, но у меня и так все залудилось. чтобы дорожки залудились ровным слоем, используем канифоль чтобы припой равномерно распределился по дорожкам.

канифоль можно смыть ацетоном или растворителем(нужно жестко счищать, иначе плата будет липкой).
теперь нужно рассверлить отверстия для ик диода и фототранзистора. в виду отсутствия мелких сверел, я взял скрепку и расточил его конец так:

Можно приступать к пайке элементов. внимательно смотрите что и куда напаиваете, ориентируйтесь по схеме, хотя эта схема простая как хлебушек. Как напаяли детали, смываем лишнюю канифоль с платы, если осталась.


датчик почти готов, его можно проверить, пустив ток от 5 до 14в. если все работает - будет светиться индикационный светодиод на плате. если нет - либо полярность где-то неправильная, либо ваш косяк. у меня все работает, фоткать не стал.

напаиваем провода,

берем кусок платы для ответки, чтобы закрыть наш датчик. чтобы был зазор сразу прикручиваем на плату винты и гайки, ответная часть будет упираться на гайки. закручиваем, берем клеевой пистолет и заливаем все это дело горячим клеем, ик диод тоже залил клеем чтобы она держалась неподвижно и не отвалилась от вибрации.

разъем взял с датчика холла, запаял к нему провода.


Вроде как все разжевал, если есть вопросы - задавайте.

з.ы. данный датчик сгорел по моей глупости, в момент его тестирования на мото., так как я перепутал местами плюс и минус когда запаивал к фишке. когда осознал это, было уже поздно. оказалось сгорел компаратор, купил новый, заменил. датчик стоит на мото и прекрасно работает.
