Продолжение переделок

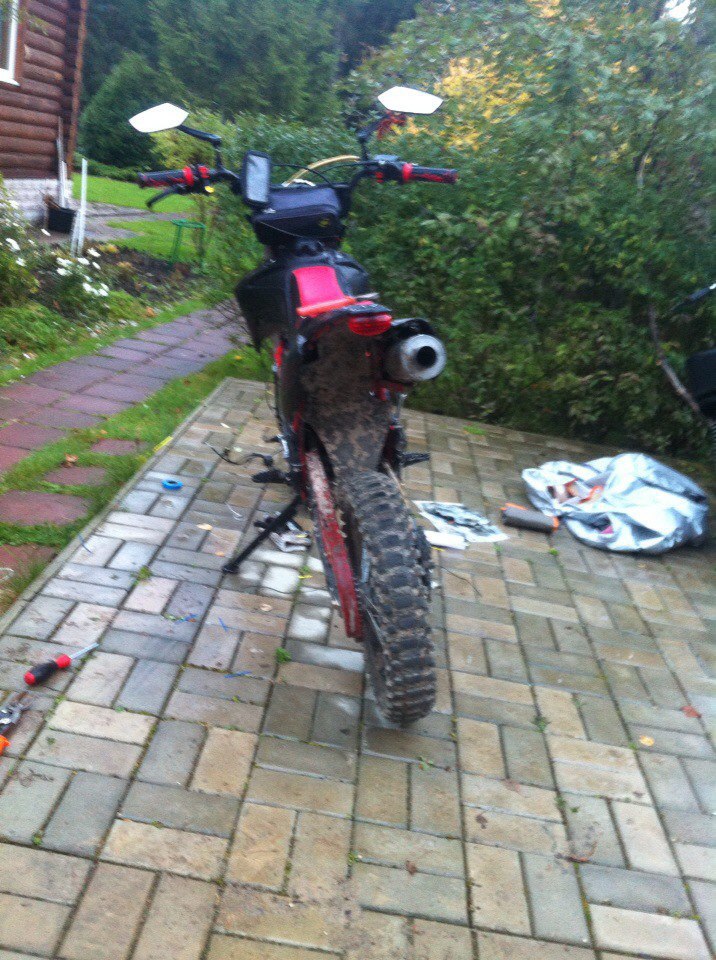

Итак, так как я катаю в компании не очень внимательных друзей, я решил сделать бюджетный стопарь. Лягушка была уже, на стартер шла.


Не кидайе камнями за качество фото, увлекся процессом и забыл пофоткать

ну а теперь процесс изготовления. Сразу скажу, что это теория, на практике, я просто впихнул туда кусок ленты диодной 12в


У нас есть обычный велофонарик(задний), питание от 2 батареек 1.5в те 3в и кнопка управления режимами: моргание, вкл или выкл.

Итак, что нам надо? Нам надо резистор на 110 Ом (все таки высчитали) и провод обычный, около 2мм в поперечнике. также понадобится дрель/паяльник(делать отверстия под провода и винты), уголок стальной, винты для крепления всего этого. Еще можно клеммы сделать, чтобы фонарь был съемный.

Шаг 1. Разбираем велофонарик, включаем режим моргания/горения, это зависит от того, какой вы хотите стоп: моргающий или просто горящий.

Шаг 2. делим провод на 2 части

Шаг 3. Одна часть провода пойдет на минус от фонаря на массу на раме(любой болт) Другая часть пойдет через лягушку на зеленый провод от замка зажигания(это собсно плюс)

Шаг 4 сделайте отверстия под провода и винты (разметьте сами в зависимости от вашего уголка)

Шаг 5. Припаяйте минусовой провод на минус в фонарике и плюсовой к плюсу на фонарике
 !!В конце провода плюсового припаяйте резистор и потом припаяйте это к плюсу на фонарике!!

Шаг 6. пропустите провода через отверстие, соберите конструкцию

Шаг 7. прикрутите конструкцию на заднее крыло и присоедините все провода

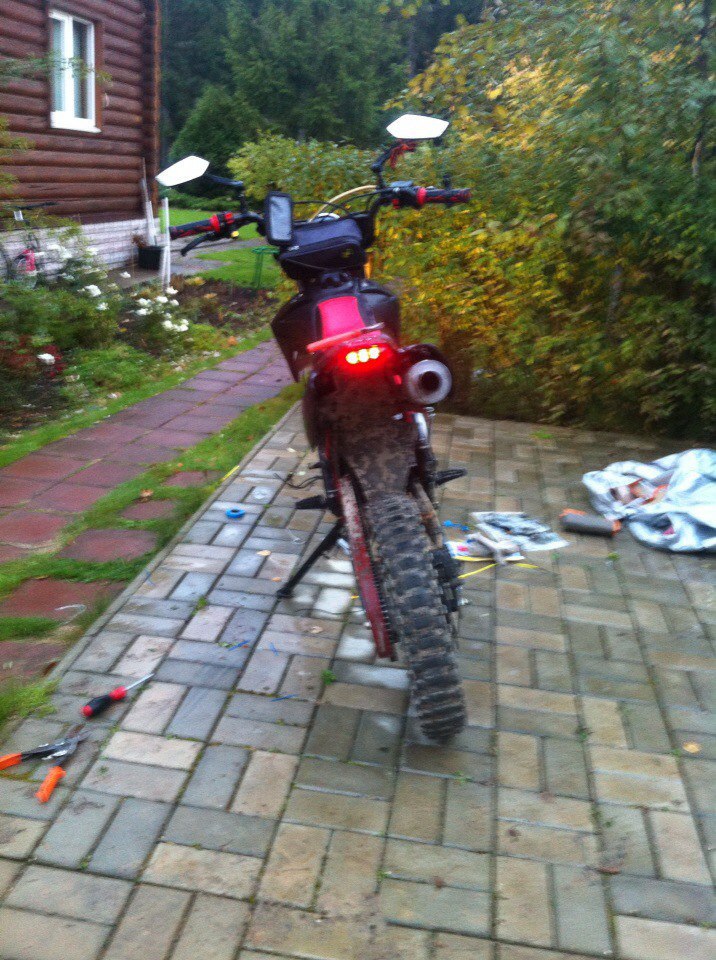

Готово!
