Случилось так, что на момент покупки Сабли (мой мотоцикл) у меня в загашнике лежал пульт с кнопками небезызвестной фирмы Курьякун. Он на титульном фото. Если у вас, как и у меня, мотоцикл мощным пластиковым обвесом не обладает, при монтаже дополнительной электрики сразу возникнет вопрос - а куда девать кнопки, которые её включают? Курьякун сделали хорошее, изящное решение.. и воткнули галактический ценник на этот кусок железа с хромом и тремя кнопками. Мой вам совет - лучше закажите с алиэкспресс. Но мне эту штуку подарили, так что покажу я - на ней. Поскольку я за безопасность, главный вопрос, который надо решить:
Как не спалить ничего и сделать удобно?
Чтобы ничего не спалить лучший вариант - сделать отдельную проводку на все наши потребители. Так мы ничего не спалим в родной проводке. Но держать наши дополнительные цепи всегда под напряжением - вариант не из лучших. Тот же адаптер для USB в дежурном режиме тоже кушает. Немного, но за месяц от заряда АКБ ничего не останется. Можно было бы сделать кнопку, но вдруг вы забудете её выключить? Да и зачем, если есть реле!
Итак, наша проводка будет использовать:
- Свой общий предохранитель как можно ближе к плюсу аккумулятора дабы при любом повреждении мы сразу получили сгоревший предохранитель, а не локальный пожар.
- Реле, которое я заведу на замок зажигания чтобы как только я выключил его - у меня всё отключилось.
И чтобы всё это собрать нам будут нужны:
- провода (желательно как минимум 2 цветов)
- термоусадка (крайне нужная штука - надеваете заранее, скручиваете провода, надеваете сверху, проводите феном или зажигалкой и всё)
- предохранители
- колодки предохранителей
- реле
- колодка реле
- кнопка/кнопки
- клеммы для кнопок
- клеммы для аккумулятора
Впрочем я обо всём этом ещё скажу
А теперь подробней.
Если вы ничего не шарите в электрике, хрен бы с ним - я объясню на пальцах. Потому что я тоже не сильно шарю. Представьте что ток это вода, которая течёт от плюса к минусу и что мы строим водопровод. Так, надеюсь, будет понятней.
Я даю общую схему для моего частного случая. По ней мы и будем ориентироваться - можете открыть её в новой вкладке и поглядывать.
Выглядит сложно? Это только пока.
Шаг 1
В нашей электрике шаг 1 - красный провод. Итак, от плюса аккумулятора мы забираем ток и сразу заводим его на предохранитель. Это нужно затем, чтобы если где-то дальше будет короткое замыкание, наш предохранитель пшикнул и ток перестал туда течь. В этом нам поможет набор начинающего радиоманьяка любителя (можно найти в автозапчастях или на рынках):
клемма:
или
Разница только в том, что верхнюю удобней одевать и снимать, а нижняя - лучше фиксируется. Само собой учитывайте, что у болтов аккумулятора тоже есть диаметр - лучше глянуть заранее. Зачищаете провод, засовываете внутрь и зажимаете лапки специальным инструментом или пассатижами.
И предохранитель, лучше сразу с колодкой:
Его провод-кольцо можно разрезать как удобней - на равные или неравные по длине концы. Идеальный вариант это если предохранитель будет того же вида что и остальные у мотоцикла - так вам не нужно будет таскать с собой несколько видов.
Шаг 2
После того, как мы обезопасились от собственных кривых рук, сделаем автоматическое включение. В этом нам поможет обычное 4-контактное механическое реле от ВАЗ. Я даже не знаю его партномер или название - фразы 4-контактное реле обычно оказывалось достаточно.
К нему же рекомендую купить колодку - набор разъёмов, в который реле не воткнёшь неправильно. Так вы не запутаетесь, если отключите реле:
В колодке может быть даже 5 проводов - центральный 4-контактному реле не нужен.
Работает оно до безобразия просто - когда через 2 определённых контакта проходит ток, этот ток замыкает 2 других контакта, рассчитанных на бОльший ток. Это удобно - маленькие кнопочки включают мощные вещи. А в нашем случае это нужно затем, что замок не рассчитан на такой ток, который мы может быть будет использовать (не выдержит напор воды в нашем водопроводе).
Если вы в точности следовали моим советам и в руках у вас то же самое реле что и у меня, то контакты будут 30, 85, 86, 87 (там так и подписано). Пара 85 и 86 - это слабая пара, а 30 и 87 - сильная. Не знаю, почему именно так. Если у вас другие циферки - поищите в поиске или посмотрите на самом реле схему.
Соответственно реле мы должны подключить так:
87 - наш входящий провод от аккумулятора после предохранителя (напомню, в нашей схеме он - красный)
86 - наш выходящий провод слабой пары, его надо будет подключить к минусу (зелёный)
85 - наш входящий провод слабой пары, его нужно подключить к замку (тонкий красный)
30 - наш выходящий провод сильной пары - вот он-то и пойдёт на все потребители (оранжевый)
Сразу же дополню - как скрутить провода?
Если вы умеете работать паяльником - честь вам и хвала. Нет - можно просто сделать нормальную скрутку и закрыть термоусадкой - у меня всё это держится.
Про скрутку можно долго спорить, но если вы пользуетесь ей, я рекомендую принцип бандажа:
В нашем случае (скорее всего у вас многожильные провода) это будет выглядеть так:
И закручиваете провода относительно друг друга. Не забудьте изолировать соединение.
Кроме того, возникает вопрос - а куда мы должны подключиться к замку?
Шаг 3
Чтобы подключиться к замку, нам придётся разыскать схему электрики мотоцикла или потыкать тестером. Наша цель - найти провод, на котором напряжение появляется при включении зажигания и пропадает - после его отключения.
- на схеме это обычно провод, который от замка зажигания идёт к коробке предохранителей. Если схема цветная, то у замка зажигания вероятно будет 3 провода - один из них к аккумулятору, а вот какой-то второй - нужный
- у моей хонды это красный провод с чёрной полосой
- если вы работаете тестером, выставите его в режим замера постоянного тока V= и одним щупом ткните в минус аккумулятора, а вторым - во все провода по очереди, аккуратно проткнув кончиком щупа изоляцию. Если вы угадали, тестер будет показывать 0 при выключенном зажигании и 12 - при включенном.
Извините, я не могу лучше объяснить, как подсоединить реле. Если вы так и не поняли, просто на шаге 2 поставьте кнопку, а лучше всё же - попросите кого-то из знакомых помочь с этим.
Когда вы нашли провод, всё что нужно - подключиться к нему не разрывая его то есть по сути - разветвить. Есть такая штука специалньая, называется разветвитель кажется:
Смысл в том что к неё вдевается 2 провода - старый и конец нового. После этого пассатижами вы её зажимаете, вставляя металлический ножичек и он остаётся внутри, соединяя 2 провода. И последним шагом вы захлопываете хвост чтобы оно не открылось. Удобно, но по идее их надо подбирать под толщину провода.
Альтернативное решение, если вы закупили термоусадки/изоленты а вот такую штуку не нашли:
Шаг 4
После того, как мы получили наш идеальный плюс, нам его нужно подключить к потребителям. Потребители могут быть самые разные:
- дополнительный свет
- музыка
- зарядное устройство
- видеорегистратор
И прочее и прочее и прочее. Принцип по сути везде одинаковый, но из-за того что я рисовал свою схему раньше у меня будет чуть сложнее чем надо. В целом порядок подключения такой - к нашему оранжевому плюсу мы подключаем один контакт кнопки, второй контакт кнопки мы подключаем к самому потребителю (к примеру - прикуриватель), а минус потребителя (на нашей схеме - зелёный) - либо к общему минусу, либо на минус АКБ, либо на раму. Дополнительно я бы рекомендовал ставить перед кнопкой отдельный предохранитель (у курьякунов он почему-то после кнопки, на схеме соответственно тоже) каждому потребителю. А то будет обидно если ночью в дождь из-за того что залило прикуриватель у вас сдохнет дополнительный свет.
О предохранителях - как правило у устройств есть заявленные данные, в том числе и о потребляемом токе. Так, если у вас зарядное устройство жрёт до 1 Ампера, ну и поставьте ему предохранитель на чуть больше (по моему они идут 1 2 5 10 15 и т.п.). А общий на всё - исходя из суммы всех отдельных.
То есть если вы знаете что у вас свет ест 10 Ампер, зарядное для мобильника 1А и навигатор ещё 1А то вы легко поймёте, что всё вместе это больше 12 ампер есть не может и тот самый первый предохранитель достаточно поставить 15А.
Чтобы подключить потребителей, если кнопок у вас ещё нет, нам могут пригодиться:

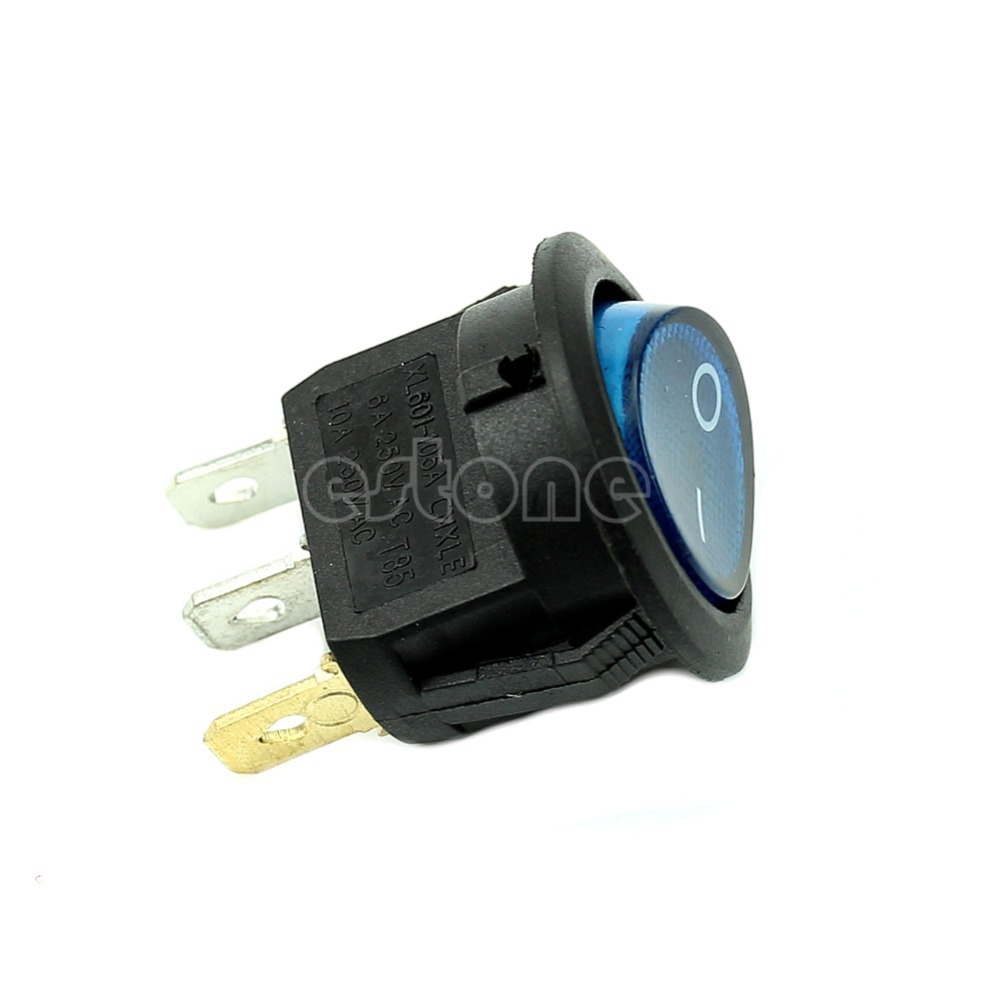

Кнопка. Кстати третий, жёлтый контакт это (если верно помню) минус внутренней лампочки. Если подключить его к минусу, кнопка будет гореть когда включена.
Клемма для подключения провода к кнопке.

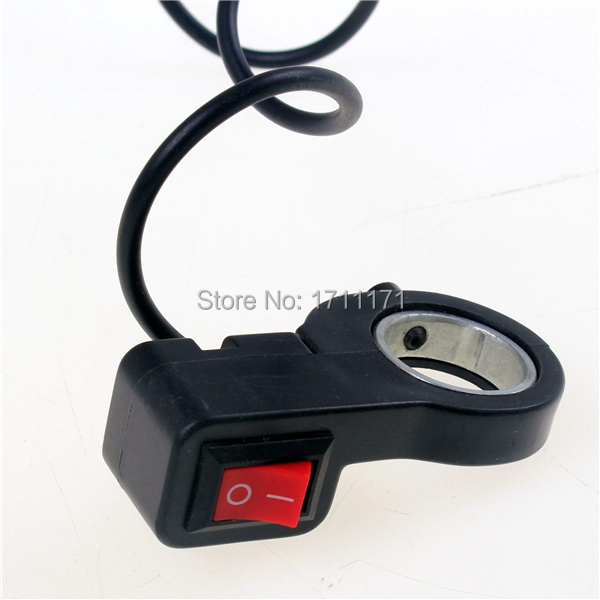

Альтернативный вараинт с алиэкспресса, уже с проводом:
Последний момент - у меня на схеме крестик в кружке - зарядное устройство. Поскольку я немного паранойик и решил подстраховаться, товарищ мне собрал стабилизатор напряжения на основе LM317 и когда я объяснял это в прошлый раз, я и дорисовал его туда. Это не обязательный элемент.
Шаг 5
Если потребителей несколько - возникает вопрос, как разделить 1 провод на несколько? Или, в случае с минусом, как собрать несколько проводов в 1. Кроме той штуковины, о которой я говорил в шаге с замком, есть ещё штука под названием клеммник. В частности, я нашёл весьма удобными клеммники Wago (хотя они вроде как под 220)
Открыли, вставили зачищенный (и скрученный, если он многожильный) провод, закрыли.
Вот в общем-то и всё. По результатам этой работы у нас получится что при включении зажигания реле откроется, пропуская ток дальше. А при включении кнопки - цепь откроется полностью, пропуская ток на потребитель. В то же время если у вас есть что-то, работающее постоянно (к примеру видеорегистратор) кнопку ему можно не ставить - замок и реле выполнят всю работу. Так сделано и у меня.
Очень надеюсь, что по комментариям я смогу улучшить эту статью и сделать её ещё более понятной.
